Развитие строительных технологий в настоящее время позволило найти альтернативу многим традиционным материалам и конструкциям. Например, наряду с деревянными и железобетонными, все чаще используют сборно-монолитные перекрытия из газобетона.

Тем, кто как раз сейчас планирует постройку дома или уже занимается ею, будет интересно узнать об этой новой технологии, и о том, какие преимущества она дает.

Преимущества газобетонных перекрытий

Нашим постоянным читателям не нужно объяснять, что такое газобетон, и каковы его особенности. Если коротко, это ячеистый бетон, поры которого заполнены газом.

Такая структура придает материалу очень полезные свойства: малый вес и низкую теплопроводность. Иными словами, газобетонные перекрытия гораздо легче, и намного теплее железобетонных.

Обладают они и другими достоинствами:

  • Достаточно высокий уровень прочности: плиты перекрытий из газобетона в зависимости от марки могут выдержать нагрузку от 300 до 600 кг/м2, а сборно-монолитные конструкции — и выше;
  • Устойчивость к воздействию окружающей среды;
  • Экологическая безопасность: в составе материала только натуральные компоненты, безопасные для здоровья человека – известь, цемент, алюминий, кремний;
  • Легкость транспортировки;
Достоинства газобетона
  • Высокий срок эксплуатации;
  • Простота монтажа за счет точных геометрических параметров и продуманной системы крепления;
  • Экономия на утеплении и отделке полов и потолков: перекрытия получаются теплыми и очень ровными.
Поверхность после шлифовки швов готова к настилке линолеума или ламината

Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

При меньшей длине пролета панели обрезаются с помощью обычной ножовки
Обратите внимание. Глубина опирания панелей на несущие стены должна составлять не менее 12,5 см. Отсюда и требования к максимальной длине пролета.

Обратите внимание. Глубина опирания панелей на несущие стены должна составлять не менее 12,5 см. Отсюда и требования к максимальной длине пролета.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

Газобетонная плита перекрытия с пазогребневой системой соединения

Монтаж осуществляется в такой последовательности:

  • На опорные стены укладывается раствор;

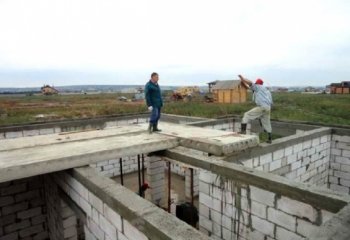

  • Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
  • Гребень каждой следующей плиты вставляется в паз предыдущей;
Стыковка соседних плит
  • По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
  • Образовавшийся кольцевой анкер и швы между панелями бетонируют.
Замоноличивание швов и периметра позволяет равномерно распределить нагрузку на перекрытие
Это важно! Так как для производства перегородочных блоков используют менее прочный газобетон, перекрытия не должны на них опираться, чтобы не создавать лишнюю нагрузку. Поэтому газобетонные перегородки должны быть ниже несущих стен на 10-20 мм, а между ними и потолком устраиваются демпферные швы из минеральной ваты или монтажной пены
На фото виден зазор между потолком и перегородкой

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

Сборно-монолитные перекрытия

Более прочная и надежная альтернатива описанной выше конструкции – сборно-монолитное перекрытие из газобетона с использованием армирующего каркаса. Этот каркас может быть  самодельным или заводского производства.

Последний представляет собой особую конструкцию, состоящую из следующих элементов:

  • Легкая железобетонная балка длиной до 7,2 метра;
  • Пространственный арматурный каркас.

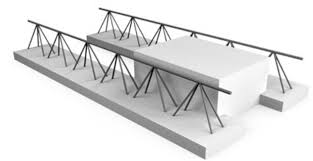

Стальной арматурный каркас

Два нижних стальных стержня диаметром 12 мм заглублены в тело балки, а верхний диаметром 8 мм установлен на высоте 20 см от её нижней плоскости. Продольные стержни связаны между собой треугольниками поперечных соединений диаметром не менее 6 мм.

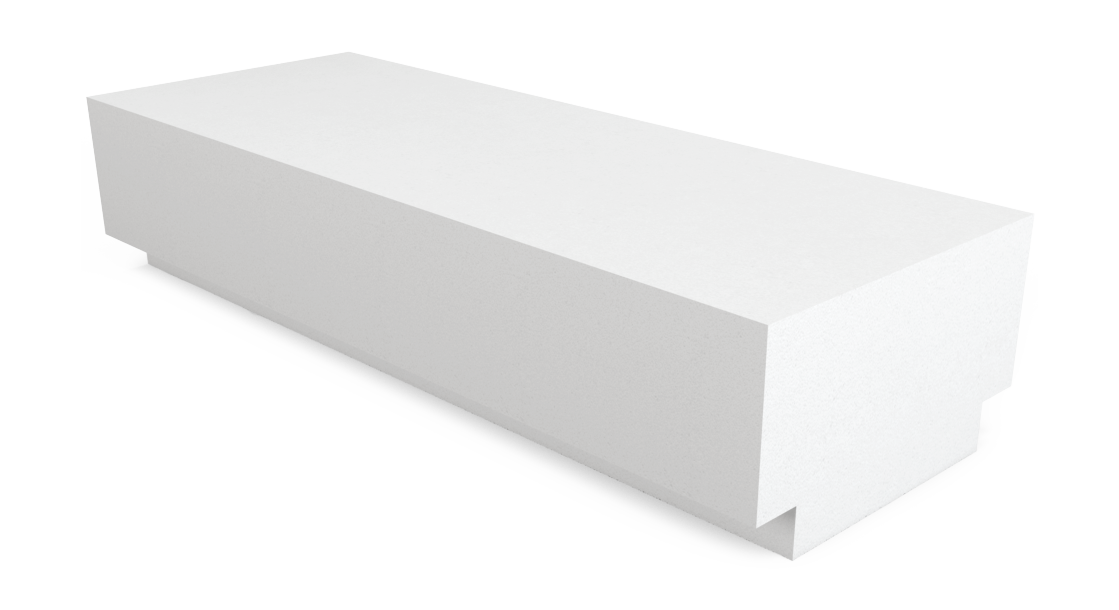

При использовании заводского каркаса для устройства перекрытий применяют Т-образные плиты перекрытия – газобетон в виде блоков размером 600х250х200 мм.

Процесс устройства сборно-монолитного перекрытия выглядит так:

ИзображениеОписание

Установка балок
Балки концами укладываются на несущие стены, или на закрепленную на них ригельную систему.

Если длина пролетов более 7 метров, под балки устанавливаются опорные конструкции. Если меньше, они обрезаются на месте монтажа.


Монтаж вкладышей
Газобетонные блоки укладываются на балки пазами вниз, образуя с ними в нижней части ровную поверхность потолка. Делается это своими руками, без помощи техники, так как вкладыши легкие.

Устройство несъемной опалубки

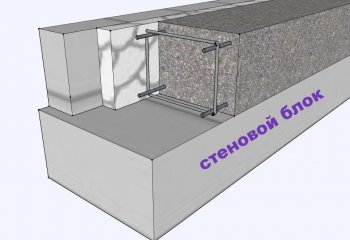

По периметру наружных стен выкладывают опалубку из блоков толщиной 100-150 мм. Между ней и арматурным каркасом прокладывают утеплитель (пенополистирол толщиной 30 мм) для сокращения потерь тепла через торцы ж/б перекрытий.

Укладка арматурной сетки
Поверх смонтированной конструкции укладывается арматурная сетка. Она должна быть на несколько сантиметров приподнята над поверхностью блоков.

Устройство монолитной стяжки
Устройство перекрытий по газобетонным блокам завершается заполнением швов между соседними элементами легким ячеистым бетоном. Одновременно с этим выполняется стяжка толщиной 5 см.

В результате получается теплое и надежное перекрытие из газобетона, собранное из блоков и замоноличенное стяжкой.

Схема устройства сборно-монолитного газобетонного перекрытия

Можно обойтись и без готовых балок, если вас не устраивает их цена. Но времени на работу уйдет гораздо больше.

Для этого в перекрываемый пролет параллельными рядами устанавливаются широкие и ровные доски на опорных стойках. Их верхняя плоскость должна быть на уровне последнего ряда несущих стен.

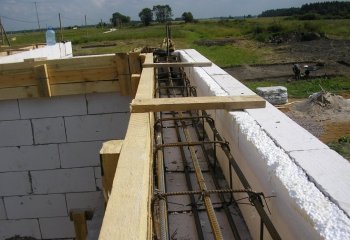

Съемная опалубка из досок для монолитных балок

На доски стелется полиэтиленовая пленка или другой водонепроницаемый материал. Затем на них укладываются стандартные блоки так, чтобы между их гранями осталось пустое пространство для арматурного каркаса будущей балки.

Арматурный каркас из стальных стержней

Каркас укладывается между блоками на опалубочную доску с опорой на несущие стены. Далее работа выполняется по описанной выше схеме. Когда бетон наберет проектную прочность, опалубку снимают.

Особенности устройства перекрытий по стенам из газобетона

Многих интересует, можно ли плиты перекрытия класть на газобетон, ведь стеновые блоки из этого материала особой прочностью не отличаются, и могут не выдержать серьезной нагрузки.

Строители дают положительный ответ на этот вопрос — но только если монолитное перекрытие на газобетон выполняется с соблюдением следующих условий:

  • Толщина несущих стен должна быть не менее 30 см;
  • По периметру здания необходимо соорудить железобетонный армопояс высотой 25 см и шириной, равной толщине несущих стен;

Обратите внимание. Такой армированный пояс равномерно распределяет нагрузку, которую оказывает плита перекрытия на газобетон, и служит прочным основанием для монолитной конструкции.

  • Плиты перекрытия должны опираться на стены на глубину 20 см.

Выполнив эти условия, вы сможете не переживать за то, что стены потрескаются от нагрузки или обвалится потолок.

Заключение

Видео в этой статье даст вам возможность своими глазами понаблюдать за процессом создания газобетонных перекрытий. Вы увидите, что конструкция получается надежной и экономичной, так как она позволит до минимума снизить затраты на утепление и отделку потолка и пола верхнего этажа.

И не забудьте, что плиты перекрытия на газобетонные стены укладываются только после усиления их в верхней части. Но это касается не только описанных в статье конструкций, а и перекрытий из любых других материалов.
