В данной статье будем дальше изучать все секреты ручной рубки при строительстве деревянных домов.Канадская чашки отличается от русской тем что у нее имеются затесы. И если сравнить два дома, построенных по двум этим технологиям, то их можно сразу отличить друг от друга по наличию затесов в местах перерубов. В канадскую чашку, которая является более усневершенствованной, имеется дополнительно шип. При помощи устройства данного шипа В доме обеспечивается непродуваемость стен, а также углы становятся более утепленными.
Давайте разберем процесс рубки канадской и русской чашек. На схемах видно все три этапа.
Этап 1 (верхний ряд рисунков). Только что изготовленный сруб. По внешнему виду отличные, зазоров не наблюдается( если и видно так они минимальны)
Этап 2 (средний ряд). Спустя 2-3 года. Минувшее время преподнесло нам и хозяину дома существенные изменения, в его вновь построенном доме, вся суть этих изменений заключается в том, что произошла усушка деревянных конструкций. Напомним, что в зависимости от величины первоначальной влажности, при усушке диаметр уменьшается на 5-10%. Происходит изменения и в форме чашки, появляются зазоры в чашках и пазах. Естественно, усушка происходит и в канадской чашке и в русской. И там и там происходит появление дополнительных зазоров, после чего сруб оседает, заполняя пустое пространство.
Этап 3 (нижний ряд рисунков). Как правило, брёвна не могут «зависнуть» просто в воздухе, как было показано на предыдущих рисунках (второй этап был введён искусственно для большей наглядности процесса усушки) – они оседают, при этом занимают свободное пространство. При этом процессе оседания две чашки ведут себя по разному.
Русская чашка после усадки верхнего бревна дает большие зазоры, в последующем, которые приходится заднлывать паклей или джгутом, Совсем по другому этот процесс проходит в канадской чашке, там из-за ее треугольной формы и наличия затесов,происходит заклинивание зазоров, сохраняется теплосберегающий и красивый переруб
Если в русской после усадки верхнего бревна образуются достаточно большие зазоры, которые придётся затыкать льноджутом или паклей, то в канадской чашке за счёт её треугольной формы и наличия затёсов произойдёт заклинивание образовавшихся зазоров, сохранится
Для того,чтобы лучше понять что собой представляет затес в действительности, давайте посмотрим ниже.
Чтобы понять, как выглядит затёс в действительности, ниже приведено несколько фотографий.
На первом рисунке показано бревно с затёсами с обеих сторон (второй затёс не виден). Посмотрите внимательно на паз в верхней части бревна – он предназначен для упоминавшегося ранее шипа. Более того, отметьте два пропила в верхних частях нижнего бревна – это важный элемент современных технологий – разгрузочный пропил.
На следующем рисунке показана получившаяся стена с характерными затёсами в углах.
На следующем фото видно, как применять современный инструмент: мастер очень красиво вырезает шип в канадской чашке. Имея хорошие иастерство и используя рядом с классической чертой и топором современные бензопилы, можно оперативно выполнять очень сложные операции по подгонке затёсов и шипов для канадских и норвежских чашек. Сделать это одним топором затруднительно.
Использование специального шипа («курдюка»)
Рубка в канадскую чашку предполагает лишь использование затёсов. Но более современные рубщики достигли большего и дополнили затёс специальным шипом, называемым иногда курдюком. Нужно отметить, что шип иногда применяется и при рубке в русскую чашку, но лучший эффект достигается именно при сочетании шипа с затёсом.
Что представляет собой чашка с затёсом, шипом и пазом под шип, показано на фото. Видно, шип расположен в нижней части бревна, а в верхней части располагается паз под шип другого бревна, находящегося выше в перерубе (разумеется, перпендикулярно показанному на фото бревну, поэтому паз направлен перпендикулярно шипу).
Предназначение шипа. Несмотря на простую форму, это очень сложный в изготовлении элемент, поэтому за такую работу берутся далеко не все строительные компании .
Шип предназначен для утепления углов дома и устранения их продуваемости после усушки и усадки венцов сруба. При этом нужны математическая точность, очень качественный инструмент и мастерство владения им.
На следующих фото видны основные операции по изготовлению шипа, в том числе и его антисептическая обработка.
Ниже представлен следующий этап рубки чашки – создание паза под шип, показанный ранее.
Последующий материал справедлив не только для рубки в канадскую чашку, но и для остальных технологий ручной рубки.
Использование специального зазора по оси брёвен (поднутрение)
Только что смонтированный сруб, бревна которого еще не успели усохнут, лежат ровненько, без щелей и зазоров, смотрится потрясающе красиво. Даже такие узлы как торцы бревен в углах перерубов, оконные и дверные проемы.
Проблема ведь состоит в том, что через 2-3 года между венцами появятся достатоно не малые щели, вот они то испортят внешний фасад, но самое негативное то что снизится теплопроводность стен. Это дополнительные расходы на подконопачивание, может даже дойти до утепления дома.
Почему это происходит? Это такой вопрос, что, к сожалению, во многих строительных компаниях об этом не знают даже сами мастера – и тем более не могут объяснить заказчикам.
Для того, чтобы небыло образования щелей после усадки дома применяется споосб создания поднутрения( это вертикальный зазор по оси бревен). Такой зазор выбирается в нижней части бревна по всей длине, с торцов он немного меньше(5-8 мм с высотой «завешивания» наружных углов, в невидимых частях (10-12 мм)
На рисунке видно хорошо силы, которые действуют на бревна во время усадуи и усушки. Когда есть такие силы, появляются трещины в нихней части боевна. Время проходит и трещина увеличивается.
Если не выполнить этот зазор, то края паза верхнего ьревна раскрылось, образовав большие продольные щели вдоль линии соприкосновения бревен.
При рассматриваемом нами варианте, крылья также раскрываются, но за счет наличия зазора верхнее бревно мягко садится на нижнее, а ркая паза плотно примыкают к поверхности нижнего бревна.
Применяя продольный паз в нижней части венцов (поднутрение) исключается надобность регулярного подконопачивания дома.

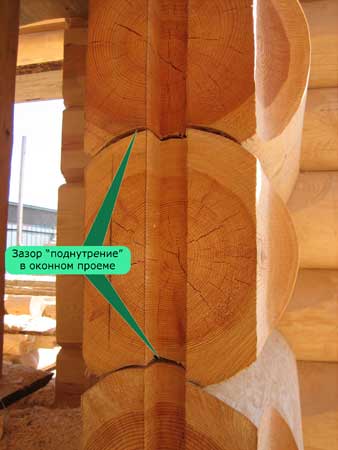

Как это выглядит на практике, показано на следующих фотографиях.
Не пугайтесь серповидных зазоров между брёвнами, особенно в оконных и дверных проёмах (в отличие от торцов перерубов, они будут в дальнейшем закрываться столярными изделиями). Узнали, что это специально продуманный шаг, который оградит стены вашего дома от негативных последствий усадки.
Оформление дверных и оконных проёмов
На сегодня существует три основных способа оформления проёмов:
1. Сначала изготавливается сруб без окон и дверей, а после монтажа в стенах выпиливаются проёмы, как правило, без затёсов под наличники. Недостатком такого способа является излишний расход материалов и меньшая жёсткость конструкции сруба при длине стен больше 6 метров (т.е. когда необходима торцевая стыковка брёвен в специальных перерубах). Данный способ применяется уже редко.
2. Оконные и дверные проёмы выполняются сразу, но затёсы под наличники и другие столярные изделия не делаются. Это известный с давних времён и наиболее распространённый сейчас способ установки окон и дверей, особенно в компаниях, работающих на периферии.
Монтаж оконной коробки для первых двух вариантовсостоит из следующих этапов: топором прорубается паз под гребень (аналог черепного бруска); ножовкой подрезаются торцы брёвен; на гребень насаживаются элементы оконной коробки.
Основными недостатками подобного оформления окон и дверей являются как затем выполнить креплениестолярных изделий. Наличники, если их удаётся установить, далеко отстоят от поверхности стены, образуются не очень красивые зазоры, особенно если смотреть на окно под углом, вдоль стены. Само окно, как правило, получается более холодным, так как повышается продуваемость оконного блока.
3.На создаваемых в процессе рубки проёмах под окна и двери сразу делаются затёсы под столярные изделия. Как правило, толщина стены в оставшейся после затёсов части составляет 20-25см. В торцах стен делаются вертикальные пазы. В них будут вставлены (именно вставлены, без закрепления) черепные бруски, которые являются направляющими для брёвен при усадке сруба.
Достоинствами этого способа являются более современный и опрятный вид оконных блоков с наличниками; удобная установка в них деревянных и металлопластиковых стеклопакетов; отсутствие щелей и, как следствие, более тёплые окна и двери.
Недостатками метода являются его трудоёмкость и повышенные требования к подготовке рубщиков.
Существует промежуточный вариант между способами 2 и 3. Это вариант, когда затёсы под проёмы делаются не сразу в процессе рубки, а потом, уже после сборки дома. Но это более трудоёмкая, дорогостоящая процедура, и мы вам её не рекомендуем.
Для стен выполненных из лафета не нужно затёсывать проёмы под столярку. Тем не менее, паз и черепной брусок здесь также применяются.
Как будут выглядеть ваши окна и двери, вы можете увидеть на двух фото выше.
Применение технологического пропила для снятия нагрузки и управления образованием трещин в бревне
Не смущайтесь, увидев разрез на верхних поверхностях круглого бревна или лафета. Это специальный технологический пропил, который позволяет управлять процессом образования трещин в бревне.
В чём суть ? Если невозможно избежать образования трещин в усыхающих брёвнах (а их действительно не возможно избежать даже при использовании зимнего леса), возникает задача самим управлять возникновением этих трещин. Лучше, если трещины (особенно глубокие) направлены вверх – там они будут накрыты пазом верхнего бревна. При этом в них не будет попадать влага, не будут образовываться «мостики холода» и происходить другие негативные для дерева и дома процессы.
Для того, чтобы задать направление образованию трещин и выполняется разгрузочный пропил в верхней части бревна, глубиной около трети диаметра. Пропил позволяет снять нагрузку (внутренние и внешние напряжения) с бревна и указать требуемое направление сосредоточения внутренних сил, неминуемо возникающих в бревне в результате усушки и давления верхних венцов.
Пропил делается вдоль всей поверхности бревна за исключением видимых зон (вблизи торцов, перерубов и др.).
На следующем фото показан результат применения разгрузочных пропилов,которые позволяют управлять возникновением вертикальных трещин.
