Любой электрический насос, перекачивающий воду из колодца или скважины, нормально функционирует только при наличии рабочей среды. Вода для данного механизма является одновременно смазкой и охлаждением. Если помпанасосный агрегат будет работать вхолостую, то уже спустя несколько минут может прийти в негодность. Следить за наличием воды, протекающей через насос, призван датчик сухого хода для насоса. По его команде подаваемое на насос питание должно отключаться при отсутствии воды..
Причины сухого хода и его вред для насоса
Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:
1.Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2.В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней откачки. После полной откачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3.Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.
Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.
Виды датчиков сухого хода и особенности их работы

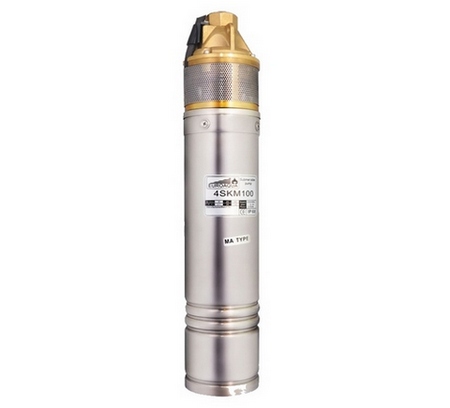

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.
Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.
Датчики уровня воды
Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов: 1.
1.Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы..
Совет: Чтобы поплавок сработал вовремя, необходимо его правильно отрегулировать.
Важно, чтобы в момент срабатывания датчика корпус помпы еще был погружен в воду.

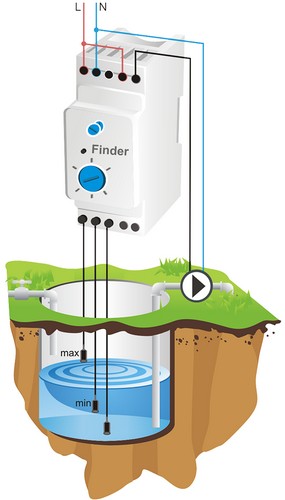

2.Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.
Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.
Реле защиты
Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.
Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:
-давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
-засорился насосный фильтр;
-насос оказался выше уровня воды, в результате чего давление упало до нуля.
Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.
Датчики потока и давления воды
Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

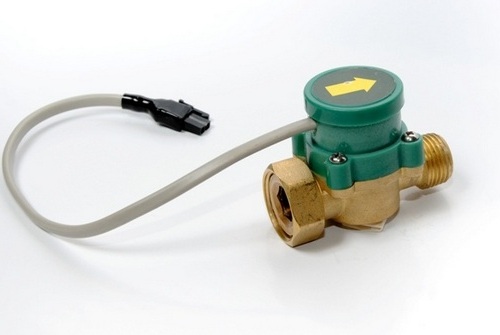

1.Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые.Принцип их работы также различается:
-В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
-В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

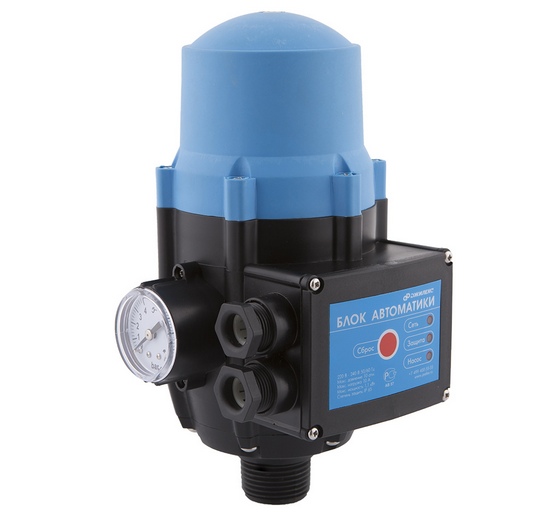

2.Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
Какую защиту выбрать?
Подобрать нужный вариант защитного устройства непросто. Необходимо учитывать одновременно несколько факторов:
-глубина водной емкости;
-диаметр скважины;
-особенности используемого насосного оборудования. Например, используется погружной насос или поверхностный;
-свои возможности в финансовом плане. Например, наиболее простым и дешевым средством защиты насоса от сухого хода является поплавковый датчик. Однако необходимо учитывать, что его использование в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.
Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.
На заметку: Если существует вероятность засорения фильтра насоса мусором или грязью, то датчик уровня использовать нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насосный агрегат подаваться не будет. Результатом будет перегорание двигателя насоса.
Можно сделать небольшое заключение. Использовать насос без защиты от сухого хода можно лишь в том случае, если есть возможность постоянно контролировать поступление воды из колодца или скважины. В этом случае можно быстро отключить питание помпы, если вода прекратит поступать из источника. Во всех остальных случаях лучше перестраховаться, установив защитный датчик. Его цена вполне окупает себя, если учитывать стоимость покупки нового насоса взамен сгоревшего оборудования.
