Сегодня немыслимо представить себе дом без системы водоснабжения. Но иногда бывают случаи, что вода не всегда может добраться до той или иной водоразборной точки. Тогда на помощь приходит гидроаккумулятор, который регулирует давление в сети. Дальше пойдет речь о том, какая схема подключения гидроаккумулятора к системе водоснабжения является эффективной.

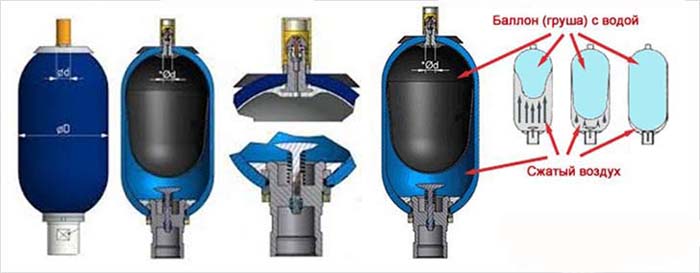

УСТРОЙСТВО ГИДРОАККУМУЛЯТОРА
Для нормальной работы системы водоснабжения в доме в некоторых случаях на участке сети устанавливается гидроаккумулятор, который представляет собой емкость с металлическим корпусом. Внутри бачка размещается резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном в системе водоснабжения, накапливает определенный объем воды под давлением. При работе сантехнических приборов, посудомоечной или стиральной машин гидроаккумулятор снабжает сеть водой.
Резиновая мембрана фиксируется к корпусу емкости фланцем, в конструкцию которого входит впускной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» присутствует воздух, который сжимается после его закачивания в емкость насосом – велосипедным или автомобильным. При закачивании в бак воды, объем которой ограничивается грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым, оберегая ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.
Если взять во внимание конструкцию гидроаккумулятора типовой разработки, то можно выделить следующие составляющие части:
-корпус, являющийся герметично изготовленным баком, который рассчитан на рабочее давление в пределах 1,5–6 атмосфер. Это значение может быть увеличено до 10 атмосфер при условии нагрузки кратковременного действия;
-«груша», представляющая собой эластичную мембрану. Она крепится к входной части бачка и находится внутри баллона. Поступление воды происходит сквозь пропускной фланец, который оборудован клапаном и фиксируется к горловине емкости гидроаккумулятора.
-ниппель, который устроен с другой стороны корпуса – противоположной расположению пропускного фланца. Ниппель предназначен для закачивания воздуха сквозь него в пространство аккумулятора, которое образуется между наружной поверхностью «груши» и стенками корпуса с внутренней стороны.
Кроме основных элементов, к накопителю для устойчивости приварены ножки, расположенные снизу корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части баллона.
В зависимости от места применения гидроаккумуляторы разделяются на:
-изделия для работы в системе холодного водоснабжения;
-приборы для функционирования в сети горячего водоснабжения;
-расширительные баки для отопительных систем.
Гидроаккумулятор для подачи холодной воды устроен таким образом, что он накапливает и подает жидкость, а также обладает способностью избегать гидроударов в сети и предохранять насосный агрегат от лишних включений. Аналог, который снабжает потребителей горячей водой, обладает теми же характеристиками, что и вышеприведенное изделие. Разница заключается лишь в свойствах мембраны, которая способна выдерживать высокие температуры. Предназначение расширительного бака в системах отопления заключается в компенсационных возможностях в случаях расширения воды.
Дальше пойдет речь исключительно о гидроаккумуляторах, работающих в сетях холодного водоснабжения.
ПРИНЦИП РАБОТЫ ГИДРОАККУМУЛЯТОРА
Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.
-Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».
-В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.
-После достижения в приборе давления заданного значения насос автоматически отключается.
-После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.
-Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.
Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.

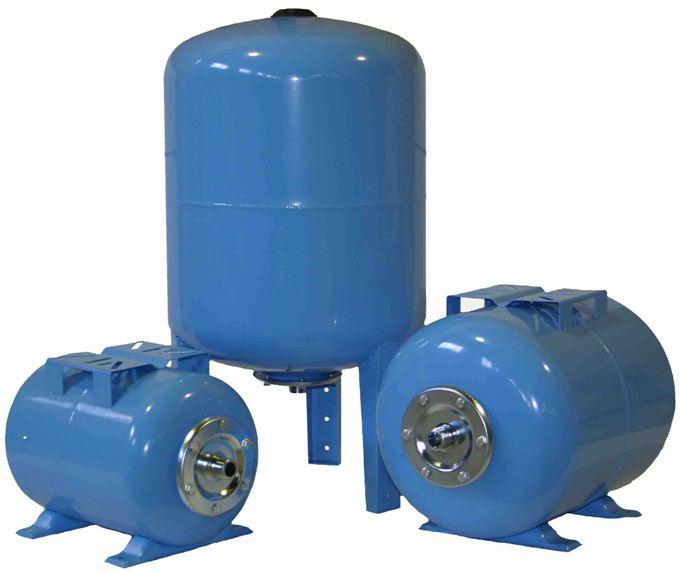

ВАРИАНТЫ С ВЫБОРОМ ГИДРОАККУМУЛЯТОРА
Гидроаккумуляторы бывают разных конструкций и объемов – от компактных приборов на 24 л до габаритных изделий на 1000 л. При выборе накопителя нужно учитывать объем воды, который используется потребителями в доме. Если в доме проживает не более двух человек и установлено минимум сантехнических приборов и предметов быта, то достаточно приобрести бак объемом 24 л. Если же исходя из разных факторов расход воды большой, то и гидроаккумулятор необходимо устанавливать большего размера и объема. Нужно рассчитать, сколько одновременно может работать водоразборных точек и, отталкиваясь от вычисленного расхода, подбирать подходящую емкость. Если система водоснабжения уже оборудована, а в доме поменялась ситуация – возросло количество жильцов или прибавилась, например, стиральная машина, то нужно поменять аккумулятор на больший или доставить еще один бак.
СХЕМА ПОДКЛЮЧЕНИЯ ПРИ ВАРИАНТЕ С ПОВЕРХНОСТНЫМ НАСОСОМ
Перед подключением гидроаккумулятора для водоснабжения нужно сделать проверку давления воздуха в емкости. Оно должно быть меньше давления насоса при включении, которое выставляется на реле, на значение до 1 бара. Чтобы подсоединить к насосу бак, нужно приобрести штуцер с выходами в количестве 5-ти штук, реле, которое регулирует давление, манометр и герметик в виде пакли или ФУМ ленты.
-Одной из важных деталей при монтаже гидроаккумулятора является штуцер на 5 выходов. Через эту деталь к бачку присоединяется насос, реле и манометр. Еще 1 штуцерный выход предназначается для подключения водопровода, который разветвляется к водозаборным точкам. На начальном этапе штуцер подсоединяется к емкости через жесткий шланг или непосредственно через пропускной фланец с клапаном. Затем к разделительной детали прикручивается регулируемое реле и манометр, а также труба, которая от насоса трассируется дальше.
-Особое внимание необходимо уделить подключению реле, контролирующее давление. У приборчика есть верхняя крышка, которую нужно снять. Под ней будут 4 контакта с надписями «сеть» и «насос». Благодаря их наличию, перепутать подключение проводов тяжело. Согласно меткам подсоединяются провода, подключаемые от насоса и идущие к сети.
Обратите внимание! Не все производители на реле ставят надписи, рассчитывая на осведомленность монтера. Если человек, занимающийся подключением реле, не знает к какому контакту подсоединить тот или иной провод, лучше обратиться к электрику-профессионалу.
Все соединения на резьбе нужно тщательно герметизировать. Для этой работы подойдут пакля или ФУМ лента. В заключение нужно включить насосный агрегат, после чего визуально и на ощупь необходимо проверить места монтажа на предмет течи.
СХЕМА ПОДКЛЮЧЕНИЯ ПРИ ВАРИАНТЕ С ПОГРУЖНЫМ НАСОСОМ
Уже по названию можно понять, что погружной насос размещается в водной среде скважины или колодца, откуда подается вода прямо к гидроаккумулятору. Система водоснабжения с таким насосом должна быть оборудована обратным клапаном. Эта деталь не позволяет воде после мембраны возвращаться в углубленный водозабор. Как правило, обратный клапан монтируется сразу на насос, при этом другим концом соединяется с напорным трубопроводом. Бывают разновидности насосов, в которых штуцер на крышке имеет внутреннюю резьбу. Тогда при монтаже нужно использовать деталь, на которой нарезаны 2-ве наружные резьбы. Вслед за обратным клапаном идет труба, которая прокладывается к гидроаккумулятору.
Обратите внимание! При установке насоса нужно учесть, что агрегат должен не доходить до дна скважины или колодца приблизительно на 30 см.
