В данной статье рассмотрим, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление. Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек
Электрический мультиметр: тестер для измерения электрических характеристик
Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора. Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:
-ЖК дисплея;
-поворотного переключателя режимов измерения;
-трех разъемов для подключения щупов;
-гнезда для присоединения транзистора;
-кнопки вкл/выкл.
На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:
=DCV – измерение постоянного напряжения;
-ACV – измерение переменного напряжения;
-Ω — измерение сопротивления;
-DCA – измерение постоянного тока;
-HFE – измерение параметров транзистора;
-знак диода – проверка или прозвонка диодов
Прибор оснащен несколькими гнездами для подключения красного и черного щупов. Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.

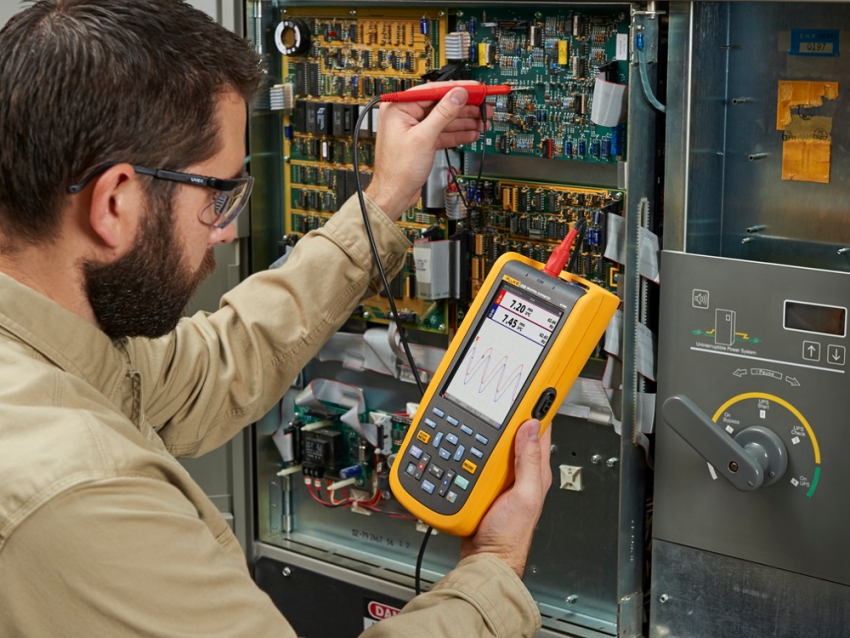

Как правильно пользоваться мультиметром
Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром.
На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора.
Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.
Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.
Важно! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети. Иначе прибор буде выдавать заведомо ложные значения.
Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно.
Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.
Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью. Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр.
Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.
Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.
Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.
При работе с электротехникой иногда требуется определить индуктивность. Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.
Как прозвонить провода мультиметром
Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.
Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями.
Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал. Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.
Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением.
Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.
Измерение емкости конденсатора мультиметром
Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.
Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству.
Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор.
Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.
Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.
Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его. Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства.
Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание.
Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.
Как прозванивать мультиметром резисторы
Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента. Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин.
Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.
Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают.
Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона. Если элемент исправен, прозвучит характерный сигнал.
Применение мультиметра в быту
С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность.
Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.
Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра
Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана.

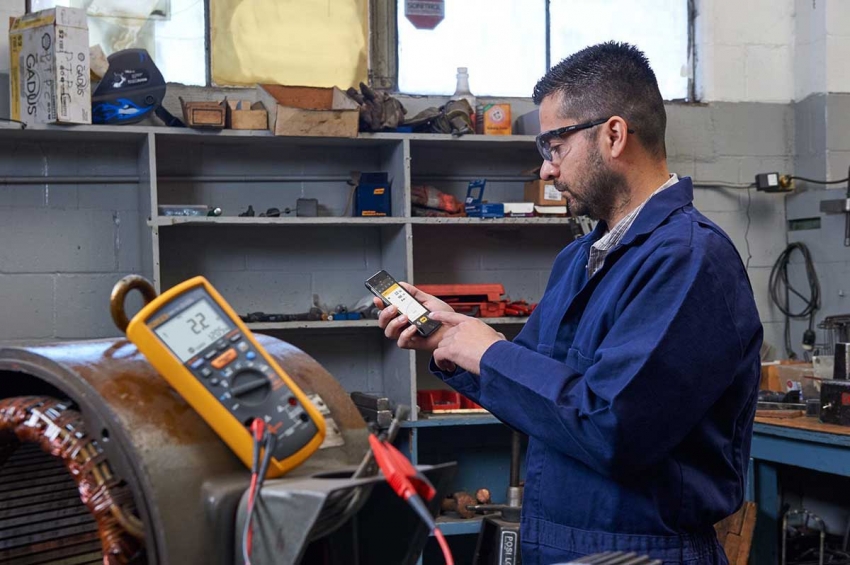

Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться.
Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям.
Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.
При измерении показателей, стоит учитывать погрешности работы мультиметра
Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов. Здесь следует четко соблюдать полярность светодиода.
Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1
Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.
С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток. Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки.
Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.
Как проверить мультиметром емкость аккумулятора
Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора. С помощью мультитестера можно проверить заряд аккумулятора
Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель. Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ.
Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы.
При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.
Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА. Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы.
После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта.
Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах
Применение мультиметра для автомобиля
Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения. Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда.
Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В. Если значение ниже 12 В, это говорит о том, что блок разряжен полностью.
Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции.
Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром. Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.
Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора.
Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.
Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.
Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0. Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе
Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий.
Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства. Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен.
Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи.
Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.
Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства
Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».
Проверка генератора
Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата.
Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.
Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства
Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку.
В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токо
съемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.
Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.
Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.
Как прозванивать диодный мост мультиметром
В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера.
Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки. Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.
Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.
Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.
Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.
