Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.

Повысительные насосы

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:

-АС159–160А AQUARIO,

-PB WILO,

-UPA 15-90 GRUNDFOS.

Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).

Принцип работы

Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.

Струйные устройства

Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).

Вихревые устройства

Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.

Циркуляционные насосы

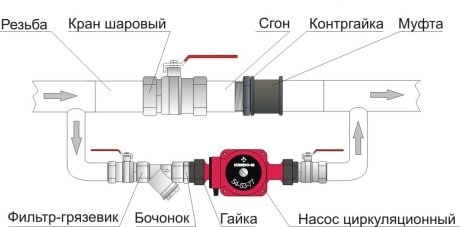

Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.

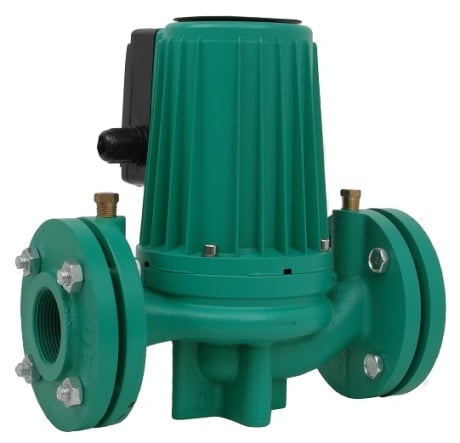

«Сухие» циркуляционные насосы

В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).

Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором. «

Мокрые» циркуляционные насосы

В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).

Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.

«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.

Чем отличается циркуляционный насос от повысительного

Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.

Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.

Повысительный насос оказывает воздействие конкретно на давление — он его повышает.

Рассмотрим на примере: вода поступает на участки по магистрали от водонапорной башни;

-в магистрали давление 1 атм;

-в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;

-к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.

До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.

Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.

Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.
