Сборка дверной коробки
Дверная коробка поставляется в разобранном виде из 3-х брусков — двух вертикальных и одного горизонтального. Размеры брусков даны с припусками.
Порядок сборки:

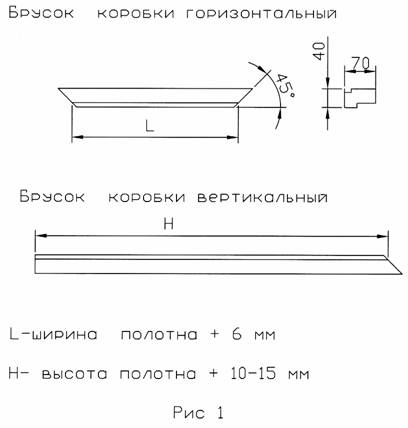

Запилить отдельные части коробки под углом 45°. Размер горизонтального бруска коробки по притвору должен быть равен ширине дверного полотна плюс 6 мм. Размер вертикальных брусков коробки по притвору должен быть равен высоте полотна плюс 10 — 15 мм. (рис. 1)

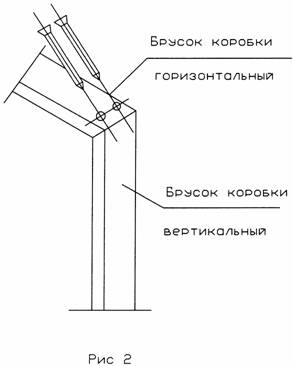

В горизонтальном бруске коробки просверлить по два отверстия с каждой стороны ø 5мм под углом ~ 450. (рис. 2)
Бруски коробки уложить на ровную плоскость (пол), совместить внутренние поверхности смежных деталей и засверлить отверстия Ø 3,5 мм (сквозь ранее просверленные ø 5 мм).
Закрепить детали коробки через отверстия на саморезы ø 4,5 — 5 мм.
Установка петель
Положить собранную коробку и вставить в неё полотно. Зазор между Верхним торцом двери и коробкой должен быть 2 — 3 мм. (рис. 3)
Разметить места врезки петель. Расстояние от верха полотна до Первой петли 200 мм, от низа до крайней петли — 200 мм.
Врезать петли в дверное полотно и коробку и закрепить на саморезы.
Установка дверной коробки
Дверная коробка крепится на анкерные болты ø 7,5 мм, длиной 90 — 100 мм (spax или им подобные) и монтажную пену.
Порядок установки:
В вертикальных брусках просверлить по три сквозных отверстия ø 8 мм На расстоянии ~ 250, 1050 и 1820 мм от верха коробки.(рис. 4)
Коробку установить в дверной проем. Расстояние до простенков справа и слева от коробки должно быть одинаковым и не менее 10 мм. Сторону коробки с петлями выставить по уровню (отвесу) строго вертикально по двум плоскостям и закрепить с помощью деревянных клиньев. Внутрь коробки вставить 2 — 3 распорных бруска. Через отверстия с внутренней стороны вертикальных брусков коробки сверлом ø 6,5 мм с твердосплавной напайкой засверлить в простенке монтажные отверстия глубиной 60 — 70 мм.
В просверленные отверстия, начиная с верхнего, вставить анкерные болты и затянуть без натяга. Между коробкой и стеной на уровне каждого анкерного болта вставить враспор деревянные клинья. Последовательно, начиная с верхнего, подтянуть анкерные болты, одновременно подбивая клинья.
Заполнить пустоты между стеной и коробкой монтажной пеной. После отверждения вынуть клинья и срезать выступившие остатки монтажной пены острым ножом.
Установка дверного полотна
На закрепленную коробку навесить полотно. Закрыв дверь, проследить чтобы дверное полотно прилегало к коробке по всем сторонам без перекосов.
Установка наличников и доборов, врезка замка
Если ширина коробки меньше ширины простенка необходимо использовать добор. Добор из MDF отпилить в размер и прикрепить к четверти с тыльной стороны коробки. (рис. 5)
Коробку с прикрепленными к ней доборами установить в дверной проем, следуя рекомендациям пункта «Установка дверной коробки» настоящей инструкции. Запилить вертикальный и горизонтальный наличник с помощью стусла под углом 45°.
Нанести в паз под добор и на внутреннюю поверхность наличника клей («жидкие гвозди») точками через 150 — 200 мм, прижать наличник к соответствующим деталям при помощи струбцин и выдержать 5 — 10 мин.
Установка замка или дверной защелки производится по инструкции, прилагаемой производителем фурнитуры. Высота ручки от пола — 950 — 1000 мм.
