Перекрытия жилого дома

Здание любого типа, будь то небольшой частый жилой дом или крупное многоэтажное строение с множеством квартир и развитой внутренней инфраструктурой имеет в своей основе «каркас» из несущих перекрытий и фундамента.

Именно на эти элементы конструкции здания и приходится вся нагрузка, и они отвечают за «жизнеспособность» постройки.

То есть за ее способность удерживать определенный вес мебели и жильцов и обеспечивать общую прочность и безопасность дома.

С развитием строительного мастерства, возникновением инновационных технологий и появлением многочисленных новых строительных материалов способы возведения и разновидности перекрытий становятся все более разнообразными.

В данное время существуют способы подходящие как для исключительно «легкого» малоэтажного строительства так и для возведения только гигантских «тяжелых» построек.

А есть и те, что вполне применимы в обоих случаях.

К перекрытиям предъявляют ряд основных требований:

• жесткость — перекрытия должны иметь определенную жесткость и не прогибаться под нагрузками (минимальные показатели 1*200 для чердачного и 1*250 для межэтажного перекрытия)
• прочность — чтобы выдерживать нагрузки и веса здания и полезные (жильцы, меблировка и прочее) перекрытия должны быть крепкими (предельные показатели не более 105 кг на м2 для чердака и 210 кг на м2 для межэтажного)
• термоизоляция — перекрытия между помещениями с разницей температур от 10 градусов должны соответствовать требованиям теплоизоляционных норм (использование дополнительного слоя изолирующего материала)
• звукоизоляция — перекрытия должны обеспечивать достаточную степень звукоизоляции помещений (необходимо очень тщательно заделывать места стыков)
• огнестойкость — перекрытия должны иметь определенный уровень огнестойкости (железобетонные перекрытия — один час, деревянные с засыпкой и оштукатуренной нижней поверхностью — 45 минут, деревянные оштукатуренные — 15 минут)

В ряде случаев к перекрытиям предъявляются определенные требования еще и по водонепроницаемости — баня, сауна или бассейн.

Прежде чем принять окончательное решение о виде перекрытий в вашем доме обязательно убедитесь в достаточном запасе прочности и несущих способностей стен. Так как чем больше вес перекрытий, тем прочнее должны быть стены, на которые они опираются.

Долговечность и надежность постройки во многом определяется качеством материалов и правильностью монтажных работ при устройстве перекрытий.

Предельные прогибы изгибаемых элементов

Разновидности перекрытий:

• межэтажное — между жилыми этажами
• подвальное — между подвалом и жилыми этажами
• цокольное — между этажами и цокольным уровнем
• чердачное — между этажами и чердачным помещением

По способу устройства перекрытия делятся на:

• балочные — монтирующиеся из балок и заполнения
• безбалочные — собираемые из плит или панелей

Оба способа применяются относительно разных материалов.

Начиная с относительно легких, например дерева, и заканчивая железобетонными конструкциями.

Наиболее прочным, надежным и долговечным материалом для балок перекрытия является железобетон.

Применяются железобетонные балки при длине проема от трех до семи с половиной метров.

Вес одного изделия колеблется в пределах от ста семидесяти до четырехсот килограмм.

Достоинства балок из железобетона:

• прочность — качественные железобетонные балки очень крепкие
• огнестойкость — бетон не воспламеняется и не горит
• жесткость — железобетонные балки держат даже большие пролеты без прогибов
• влагостойкость — бетон отлично переносит повышенную влажность и не подвержен биологическим коррозиям (гниению)

Недостатки железобетонных балок:

• вес — потребуется использование тяжелой строительной техники, да и нагрузка на стены и фундамент будет весьма большой
• высокая теплопроводность — деревянные балки лучше удерживают тепло
• цена — качественные балки, произведенные на ЖБК, имеют высокую стоимость

Выбирая железобетонные для своего дома железобетонные балки, обязательно учитывайте основные предъявляемые к ним требования.

Длина приобретаемых балок должна предусматриваться такая, чтобы опорные участки «накладывались» на несущие стены не меньше, чем по двадцать сантиметров с каждой стороны.

Пропорции ширины и высоты качественных балок должны иметь соотношение 7 к 5.

Соотношение же высоты и длины не менее чем 1 к 20.

Промышленное производство железобетонных балок строго подчинено ГОСТам.

Например:

• цокольные — 24893.1-81
• межэтажные — 24893.2-81
• чердачные — 20372-90

По виду сечения железобетонные балки выпускаются:

• прямоугольные
• трапециевидные
• двутавровые
• в форме буквы Т или L

Все варианты могут быть как полнотелыми так полыми.
Еще существует разновидность балок, выпускающаяся специально для железобетонных часторебристых перекрытий.

Они имеют железобетонное прямоугольное основание и разделительное ребро жесткости из арматуры, вследствие чего конструкция значительно облегчается.

Монтаж этого вида балок возможен и без применения спецтехники, вручную.

Второй по популярности материал для балок перекрытия в частных домах — дерево.

Наиболее оправдано применение деревянных балок для перекрытий в каркасных домах и домах построенных полностью из дерева.

Использование деревянных балок перекрытия имеет некоторые технические ограничения.

Их можно применять только для ширины межэтажных пролетов до пяти метров и чердачных до шести.

Ширина укладки балок на межэтажных перекрытиях не более чем метр двадцать, на чердачных до метра восьмидесяти.

Деревянные балки изготавливаются, чаще всего из хвойных пород, отличающихся большей, по сравнению с лиственными, устойчивостью к нагрузкам.

Наиболее распространено использование недорогих и прочных сосновых балок.

Деревянные балки производят из:

• бревна
• доски
• пиленого бруса
• клееного бруса
• двутавровые

Относительно недавно появившиеся двутавровые деревянные балки сделаны по особой технологии.

Они склеены из двух деревянных «поясов» (верхнего и нижнего) с поперечиной из фанеры или ОСБ.

Качественные двутавровых деревянные балки в три раза превышают по прочности аналогичные по сечению балки из цельного бруса.

Такие балки не рассыхаются со временем, их не «выкручивает» и не «ведет».

Также двутавровые балки имеют еще один неоспоримый плюс — их возможно использовать на пролетах шириной более шести метров.

К тому же они очень легкие, вес шестиметровой балки не более сорока килограмм.

Достоинства деревянных перекрытий:

• простота и скорость укладки
• не потребуется применение спецтехники
• малый вес
• доступная цена

Недостатки:

• огнеопасность
• подверженность природным коррозиям (гниение)
• поражения жуками — древоточцами и плесневыми грибками
• дерево плохо противостоит влаге

Старайтесь выбирать балки с прямоугольным сечением.

Пропорции высоты и ширины должны иметь соотношение 1,5 к 1.

При каркасном строительстве старайтесь соотносить шаг балок с шагом каркасных стоек, это укрепит и обеспечит дополнительную жесткость всей конструкции каркасного дома.

Также, не забывайте при расчетах, что прогиб деревянных балок в чердачных перекрытиях должен быть не больше, чем 1*250, а в межэтажных — максимум 1*350.

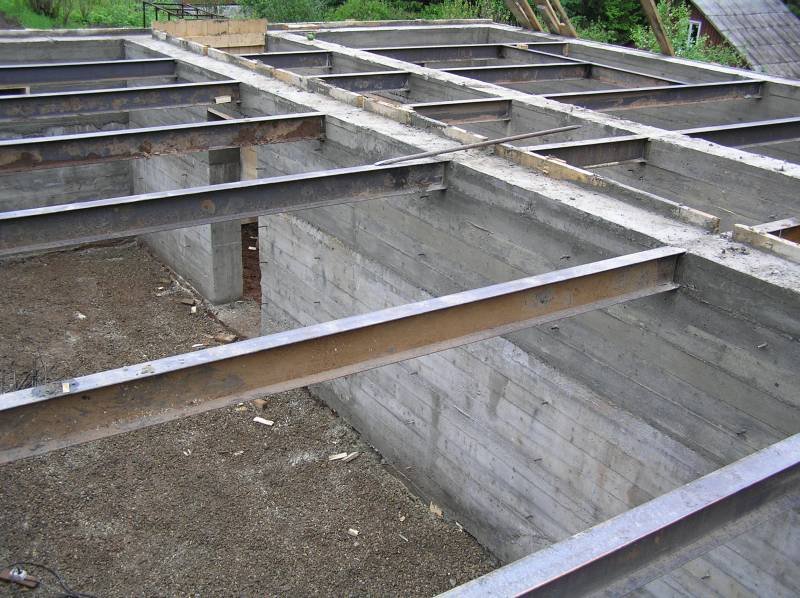

Применяются, хотя и достаточно редко, металлические балки для перекрытий.

Металлические балки используются как для частного строительства, так и для возведения крупных промышленных объектов.

Максимальная ширина пролета для перекрытия на металлических балках может достигать двадцати четырех метров.

Средняя же ширина — от шести до восемнадцати.

Металлические балки универсальны — на их основе можно соорудить перекрытие из любого материала.

От дерева до железобетона.

Металлические балки подразделяются на:

• прокатные — двутавровые и швеллерные
• сварные составные — сплошные и с отверстиями
• перфорированные

Балки с перфорированной стенкой производят путем продольного разрезания двутаврового горячекатаного профиля по ломаной линии.

Далее обе части сдвигают до соединения гребней и сваривают.

В зависимости от соотношения длины и высоты профиля, а также от формы ломаной линии получают различную высоту балки и разную перфорацию.

Перфорированные балки весят столько же сколько и прокатный профиль, их несущие способности и жесткость гораздо выше.

Однако и стоимость перфорированных балок достаточно высока и их применение быть действительно оправданным.

Достоинства металлических балок:

• можно перекрыть большие пролеты
• прочность
• долговечность
• устойчивость к механическим повреждениям
• невосприимчивость к биологическим разрушителям — гниль, плесень, вредители
• относительная огнеупорность
• широкое поле применения

Недостатки:

• образование коррозийных разрушений при частых контактах с влагой
• низкие теплосберегающие качества
• крайне малая звукоизоляция
• достаточно высокая стоимость
• по технике безопасности требуют обработки специальными огнеупорными составами

А есть и те, что вполне применимы в обоих случаях.

Безбалочные перекрытия

По способу монтажа, безбалочные перекрытия делятся на:

• монолитные
• сборные
• сборно — монолитные
• кессонные

Сборные железобетонные перекрытия

Очень распространены, особенно при строительстве кирпичных домов.

Для монтажа железобетонных перекрытий используют как сплошные, так и многопустотные панели из «легких» сортов бетона.

Габариты панелей выбирают по ширине пролета и несущим способностям.

Достоинства сборные железобетонных перекрытий:

• очень прочны, выдерживают нагрузку более 200 кг на квадратный метр
• прекрасно переносят повышенную влажность
• огнеупорны
• долговечны
• не подвержены природным коррозиям
• на подготовленные стены, укладка плит по этажу возможна в течение одного дня
• нагружать конструкции возможно сразу после завершения монтажа

Недостатки:

• потребуется применение тяжелой строительной техники
• не все размеры плит производятся промышленным способом

В процессе монтажа обращайте внимание на то, чтоб опорная часть плиты составляла не меньше двенадцати — пятнадцати сантиметров для кирпичных стен и не меньше семи для бетонных.

Укладка плит должна быть строго горизонтальной, недопустимы просветы между плитами, они нарушают жесткость конструкции.

Пазы между плитами нужно залить цементным раствором не ниже чем М100 марки.

Безбалочные перекрытия из монолитного железобетона

Монолитную плиту перекрытия изготавливают непосредственно на объекте.

Для монтажа такого перекрытия нужна опалубка (из досок или щитов), арматура и бетон. Схема армировки и необходимая толщина плиты определяется конструктором. Средний вес одного квадратного метра монолитного перекрытия приблизительно пятьсот килограмм. Достоинства монолитного железобетона: нет потребности использовать тяжелую строительную технику полученная монолитная бетонная поверхность не имеет швов и стыков может быть любой произвольной формы Основные недостатки: много «возни» с установкой опалубки и ее снятием полное затвердение бетона наступает через двадцать восемь дней Ширина опорной поверхности монолитной плиты должна быть не менее пятнадцати сантиметров. Не стоит спешить со снятием опалубки — дайте конструкции «выстояться» минимум в течение недели.

Сборно — монолитные перекрытия

Суть такого вида перекрытия в том, что из несущих ферм, сделанных из стали и укрепленных в основе из бетона, и пустотелых блоков (чаще всего керамзитобетонных) формируется конструкция и заполняется бетоном.

Подойдет для пролетов до восьми метров в ширину.

Применение часторебристых систем перекрытия с заполнением керамзитобетонными блоками уменьшает, в сравнении с безбалочным перекрытием из железобетона, затраты примерно на тридцать — сорок процентов.

Достоинства сборно — монолитных технологий:

• не требуется использование спецтехники
• обладает значительными теплоизолирующими показателями
• позволяет выполнить перекрытия любой формы

Основной недостаток:

• трудоемкость и длительность работ

Ширина опорной поверхности не меньше десяти сантиметров. Не укладывайте блоки на стены и установите под ребра армированные и залитые бетоном технологические опоры.

Если на подобные перекрытия планируется установка тяжелого оборудования или техники, то потребуется дополнительное армирование.

Кессонные безбалочные перекрытия

Такой тип перекрытий — это ребристая конструкция, с взаимно перпендикулярными ребрами, находящимися в ее нижней части.

При армировании плиты такого типа бетон заливается исключительно на ребрах с растянутой арматурой, а зона сечения оставляется пустой.

Саму монолитную плиту монтируют применяя опалубку из пластмассовой формы — «соты» семьдесят пять на восемьдесят сантиметров, высотой от двадцати до сорока.

Их устанавливают на небольших расстояниях друг от друга так, чтобы получались взаимно перпендикулярные полости для бетонирования.

Поверх формам, укладывается арматурная сетка и раскладываются кессонообразователи, имеющие адгезию к бетону, чтобы после его застывания их можно было легко убрать.

Далее вся конструкция заливается пяти сантиметровым слоем бетона.

В итоге получаем кессонную железобетонную конструкцию имеющую высоту от двадцати пяти до сорока пяти сантиметров.

На перекрытиях такого типа экономия на арматуре и бетоне достигает семидесяти процентов и время на монтаж опалубки уменьшается вполовину.

Сравнительные характеристики перекрытий
