Устраивая кровлю из гибкой черепицы, нужно понимать, что битумный материал герметичен, то есть влага через него не проходит ни внутрь, ни наружу. Таким образом, конденсат, осевший на чердаке, там и останется, причем надолго. Вентилируемый конек для мягкой кровли обеспечит вентиляцию.
Чтобы образующийся конденсат не нанес немало вреда: прогнивание стропильной системы, образование гнили, разрушение утеплителя, протекание крыши и т.д.

Теплый воздух, скопившийся зимой под кровлей, создает большую разницу температур под и вне поверхности кровли. Это вызывает периодическое подтаивание снега с последующим образованием наледи и сосулек. Гибкая черепица начинает протекать, материал отсыревает и растрескивается.

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

Вентилируемый конек для мягкой кровли это именно то, что необходимо для организации правильной вентиляции пространства под кровлей.

Вентилируемый конек обустраивают на том же месте, что и обычный, а именно на верхнем ребре кровли, расположенном по горизонтали. Разница лишь в том, что для вентиляции конька крыши должны быть предусмотрены сквозные отверстия, через которые теплый воздух будет выходить наружу. Зазоры перекрываются коньковым элементом, перфорированным по бокам. С одной стороны он защищает пространство под кровлей от просачивания влаги и проникновения насекомых, а с другой – не препятствует теплому воздуху выходить наружу.

Принцип работы коньковой вентиляции для мягкой кровли

Действие вентиляции конька для мягкой кровли основано на принципе перемешивания (конвекции) воздушных масс. Из внутренних помещений идет насыщенный влагой теплый воздух. Он поднимается вверх в сторону пересечения скатов и стремится выйти наружу. Выход он находит через зазоры в коньке.

Однако, одной лишь перфорации недостаточно, чтобы добиться полноценного проветривания чердака. Чтобы система вентиляции начала работать, необходимо наличие не только вытяжки воздуха, но и его притока. Вытяжку обеспечивает вентилируемый коньковый элемент, в то время, как за приток холодного воздуха отвечают зазоры, оставленные на свесах карнизов

Вентиляция конька крыши под металлочерепицу

Важно   Диаметр отверстий на коньке должен быть больше диаметра приточных примерно на 10%. Только в этом случае под кровлей формируется тяга, и запускается циркуляция воздуха.

Холодный воздух с улицы заходит под кровлю через продухи (зазоры) в свесах. Там он не только нагревается, но и насыщается паром. Нагревшийся воздух поднимается в сторону верхнего горизонтального ребра скатной крыши и через него выходит наружу. Создавшаяся тяга втягивает новую порцию холодного воздуха через карниз, и процесс повторяется снова и снова. То есть происходит непрерывный круговорот воздуха, и подкровельное пространство, таким образом, проветривается.

Вентилируемый конек на фальцевой кровле

Создание принудительной вентиляции, в том числе и коньковой особенно актуально для подкровельных пространств, где заложен утеплитель, скажем, мансард или теплых чердаков. Что же касается холодных чердаков, то для их вентиляции достаточно наличия слуховых окон.

Таким образом, вентилируемый конек для мягкой кровли с мансардой или теплым чердаком – обязательный элемент, поскольку позволяет проветривать пространство под ней по всей ее протяженности.

Вентилируемый конек для мягкой кровли двух вариантов

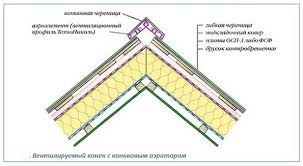

Готовый аэратор – простейший вариант устройства вентиляции этого типа. Это элемент из пластика, верхняя часть которого цельная, а боковая – перфорированная. Имеющийся внутри фильтр защищает чердак от попадания осадков, пыли и другого.

Длина аэратора колеблется в пределах 50–122 см. Аэраторы присоединяют друг к другу вдоль всей длины линии сопряжения скатов, обеспечивая непрерывность вентилируемого элемента. Пластиковая поверхность абсолютно незаметна, так как по окончании укладки ее покрывают гонтами мягкой черепицы.

Вентилируемый конек для мягкой кровли своими руками. Изначально формируют вентиляционный зазор в кровле. Над ним укладывают бруски, на которую набивают треугольную конструкцию из фанеры либо ОСП. По бокам, таким образом, образуются зазоры – места выхода теплого воздуха. Как и в предыдущем случае конструкцию покрывают битумной черепицей.

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

-Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам.

  • Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых.

-Дает испариться лишней влаге.

Как же устанавливают вентилируемый конек на мягкой кровле

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

Устройство вентиляции в этом случае достаточно простое.

-Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка.

-Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж. Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке.

-Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.

На заметку

Конечно, аэратор можно установить только над вентиляционном зазором, и работать он будет ничуть не хуже. Однако он будет значительно заметнее на крыше.

-Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

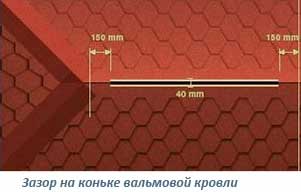

Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези — 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.

L- и T-крыша. Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза.

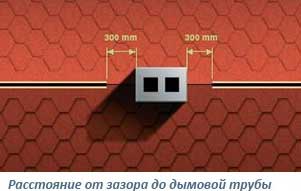

Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода. Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

Как изготовить вентилируемый конек самостоятельно

В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см,

-На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли.

-Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой — формируют вентиляционные продухи по бокам.

-Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.

Важно Чтобы система фильтрации работала надежнее, сетку закрепляют еще и поверх зазора

Листы OSB (фанеры) по бокам перекрывают карнизной планкой.

-Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Популярные бренды

Эффективность работы аэратора во многом зависит от его правильного выбора. Чтобы не ошибиться, лучше выбирать конструкции известных производителей, скажем, Ridge Master.

Основные плюсы Ridge Master Plus

На изделии имеется специальная разметка, которая значительно облегчает установку. Аэратор отличает высокая прочность и простой монтаж, жесткость и эластичность. Он способен выдерживать массу человека, принимать форму любой кровли.

Полосы имеют длину в 122 см, что позволяет максимально сократить потери. Их можно довольно просто соединять друг с другом.

-Форма рассчитана очень точно на компьютере и отлично функционирует даже в сложных условиях. К примеру, скорость ливня может достигать 140 км в час, а снега – 200 км в час.

-Специальный фильтр ограждает от проникновения насекомых в дом.
