Покупка новой плиты приносит особую радость хозяйке. Особенно, если у нее есть масса новых, пока еще неизведанных, функций. Но возникает вопрос о подключении – здесь предстоит учесть массу нюансов. Для такого мощного потребителя электричества понадобится специальная розетка для электроплиты. Устанавливать ее нужно на отдельную линию, предназначенную только для подключения агрегата.
Виды силовых розеток для электроплиты
Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.
Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.
Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.
Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока
Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.
По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.
По способу монтажа выделяют силовые розетки:
-для открытой установки;
-скрытой установки.
Если ее предстоит устанавливать за плитой, плотно стоящей у стены,то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.
Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.
Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.
Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.
Как устроена силовая розетка
Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия
Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.
Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.
Правила установки розетки для электроплиты
Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.
Подготовка к установке силовой розетки
Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.
Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.
Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.
Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.
Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.
При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.
Силовая розетка: где расположить
При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.
Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах: под мойкой; за стиральной машинкой; посудомоечной машиной. Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.
Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.
Правильное подключение силовой розетки
Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.
Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.
В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.
Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки. Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.
Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.
Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.
После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.
Варианты подключения силовой вилки
Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.
Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:
-однофазное;
-двухфазное;
-трехфазное.
Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке. Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.
Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.
В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения. Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:
-на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
-между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
-заземляющий желто-зеленый провод присоединяется на клемму РЕ.
Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди. Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.
Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.
В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.
Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.
Подробная фотоинструкция по подключению по однофазной схеме

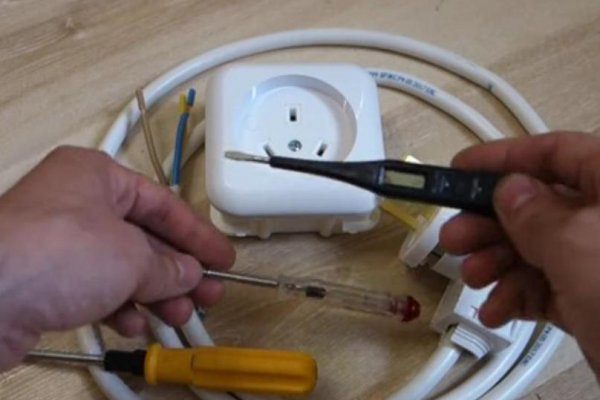

Начать следует с подготовки инструментов и материала.
Следующий этап — подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.
После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку
Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.
На этом установка силовой розетки и подключение электроплиты считаются законченными.
Подключение плиты без розетки
Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.
В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки. Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.
Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.
Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.
В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.
В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.
Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.
Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.
Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.
Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки
